Magazzino piano interrato per farmacia

La farmacia aveva acquistato un macchinario automatico per la preparazione dei medicinali:

• il cliente consegna la ricetta al farmacista,
• la ricetta viene letta dal computer,
• il macchinario prepara i medicinali prescritti nella ricetta.

Il macchinario in questione è molto pesante e ingrombante: il mio lavoro era indispensabile per irrobustire la soletta dove è appoggiato il macchinario e consentirne il posizionamento.

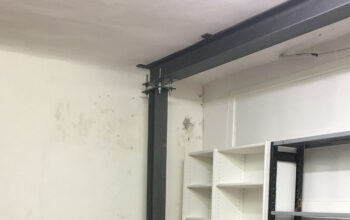

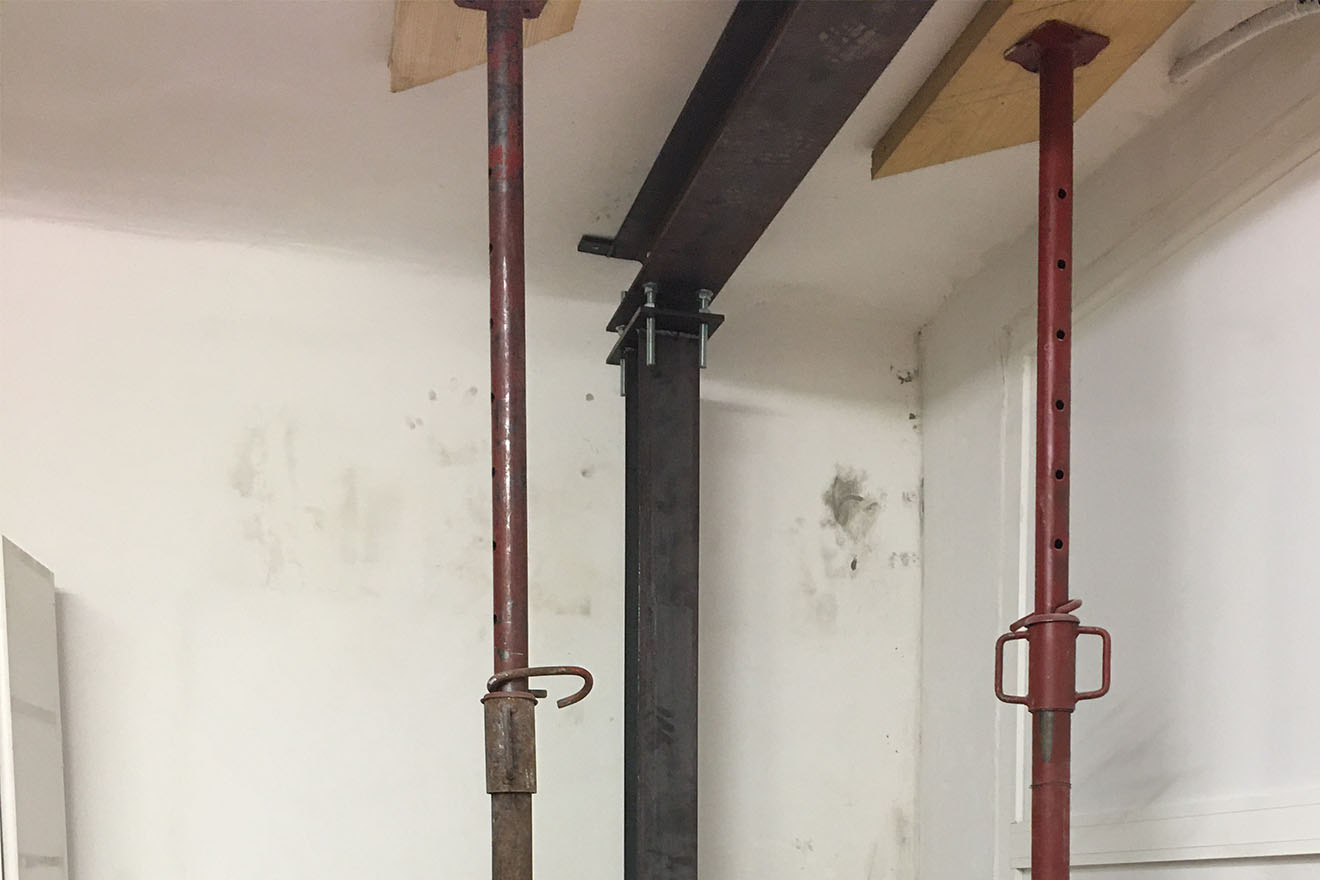

Per la struttura ho utilizzato ferro da carpenteria, HEA 140:

• 3 travi che appoggiano sul soffitto
• 3 pilastri piastre a terra da 400x400x15 (lato-lato-spessore) misure espresse in mm

Registri in barre filettate M18 in 8.8 (classificazione della bulloneria): le tre travi sono state unite tra di loro con del piastrame di spessore 10mm ed imbullonato con bulloni M16 in 8.8
